A-110 MIDI DISPLAY (Roland Originaltext)

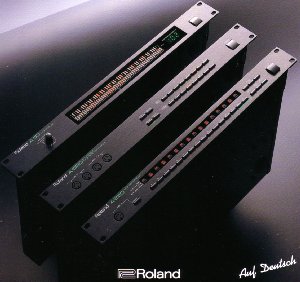

MIDI PERIPHERAL EQUIPMENT

Durch das MIDI Peripherie-Equipment der A-Serie von ROLAND hat die MIDI-Revolution einen weiteren bedeutenden Schritt vollzogen. Jede der preisgünstigen MIDI-Einheiten verfügt über einen außergewöhnlich hohen Bedienungskomfort und große Leistungsfähigkeit. Die Einheiten benötigen lediglich eine Höheneinheit im 19"Rack und ermöglichen eine umfassende Kontrolle aller wichtigen MIDI-Vorgänge. Besonders effektiv erweisen sich die Geräte bei komplexen MIDI-Konfigurationen, denen sie ein Höchstmaß an Leistungspotential abgewinnen.

A-110, Bequemes graphisches Display mit MIDI-Thru-Box-Funktion

Das MIDI-Display A-110 im Rackformat (1 Höheneinheit) bietet eine hervorragende optische Kontrolle über MIDI-Informationen wie z.B. den MIDI-Kanal oder Programmwechsel. Mit dem MIDI-Display A-110 brauchen weder aktuelle Sounds überwacht noch MIDI-Kabelverbindungen geprüft zu werden, um die MIDI-Systemkonfigurationen sicherzustellen. Die praktische MIDI-Thru-Box-Funktion räumt zudem praktisch alle Schwierigkeiten, die bei einer Erweiterung des MIDI-Systems auftreten können, aus.

Tastenanzeigefunktion

Der Tastenanzeiger simuliert ein 88-Tasten-Keyboard und stellt bei Verwendung des Kanalwahlschalters den Ein/Aus-Betriebsstatus eines Klanges für einzelne oder alle MIDI-Kanäle optisch dar. Auch die MIDI-Kanäle (Anm: Gewagte These... ) und Programmwechselnummern werden in Echtzeit angezeigt, so daß alle MIDI-Ereignisse ständig und sofort überwacht werden können. Bis zu fünf MIDI-Instrumente können angeschlossen werden, und Klang-Ein/Aus-Status, MIDI-Kanalnummer, Programmwechsel und Hold-Ein/Aus-Informationen sind für jeden MIDI-Kanal ablesbar. (Anm: Man muss den MIDI-Kanal manuell auswählen. Und nur für diesen werden dann die übrigen Informationen angezeigt. Oder man wählt ALL, dann wird einem aber nicht angezeigt, auf welchem Kanal die jeweilige Information eintraf.)

MIDI-Thru_Box-Funktion

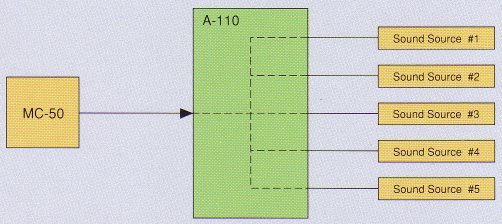

Der A-110 ist mit einer MIDI-Eingangs- und fünf MIDI-Thru-Buchsen ausgerüstet. Diese an der Rückseite befindlichen Buchsen ermöglichen ein effektives Arbeiten des Geräts als MIDI-Thru-Box, an die zahlreiche MIDI-Instrumente angeschlossen werden können, ohne daß die bei einer Verkettung auftretenden MIDI-Verzögerungen zustande kommen. (Anm: Jede Thru-Verbindung hat eine Verzögerung von ca 5 ms zur Folge.)



Technische Daten, A-110

Anzeigen: Tasten (88 Tasten: A1-C8), Hold, Oktave
Display: Programmwechsel, MIDI-Kanal
Schalter: Kanalwahl (1-16, All-PGM, ALL-CH)
Buchsen: MIDI In, 5 x MIDI Thru, AC In (Wechselstromeingang)
Abmessungen: 482(B) x 44(H) x 274(T)mm
Gewicht: 2,9 kg

Fortschrittliche Anwendung mit kombinierten Geräten der A-Serie

Die Verbindung mehrerer Einheiten der A-Serie innerhalb eines komplexen MIDI-Systems schafft eine maximale Steuerung aller Komponenten der Musikproduktion.

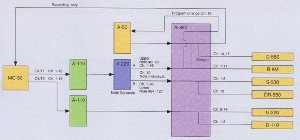

Die 16-Kanal-MIDI-Signale werden jedem der beiden Ausgänge des MC-50 zugewiesen. Die Signale des MIDI-Ausgangs 1 mit 16 Kanälen führen zum A-220, wo sie durch die Klangtrennfunktion in zwei MIDI-Ausgänge, also quasi 32 Kanäle gesplittet werden. Auf Kanal 10 für den Rhythmuspart aktiviert der Einzelmodus der Klangtrennfunktion durch bestimmte Klangnummern des Rhytmus-Parts die Sounds des DR-550, während der übrige Rhythmus-Part die Klänge des R-8M steuert. Auch der MIDI-Ausgang 2 des MC-50 erlaubt ein Arbeiten mit 16 Kanälen, um den U-220 und den D-110 zu steuern, so daß mit dem MC-50 MIDI-Informationen auf 48 Kanälen gesendet werden können.
Die Echtzeit-Performancedaten des Keyboards A-50 werden mit den Signalen, die von Ausgang A des A-220 kommen, auf dem A-880 zusammengelegt, um den D-550 zu aktivieren. Diese Performancedaten werden über die Sequenzdaten des MC-50 gelegt. Auch eine Programmwechsel-Information, die das Signal auf Kanal 16 des MC-50-Ausgangs 1 enthält, wird auf den A-50 übertragen und ermöglicht so den Zugriff auf die Patches des A-50.

A-220 unterstützt Desk Top Music bei Verwendung eines Personal-Computers

Die Einheiten der A-Serie sind eine sinnvolle Ergänzung zu einer DTMS-Konfiguration und ermöglichen eine leichte Organisation der multiplen Klangquellen.

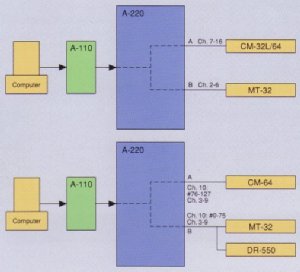

Die Kanaltrennfunktion des A-220 erweitert die Ansteuerungsmöglichkeiten von Klangquellen wie dem MT-32 oder dem CM-32L/64 und erleichtert ihre kombinierte Verwendung durch Bereitstellung mehrerer Kanäle. Mit der Klangtrennfunktion des A-220 können bestimmte Informationen die Klangeffekte des CM-64 triggern, während andere die Percussion-Sounds des DR-550 triggern. Diese Möglichkeit besteht selbst dann, wenn die Klanginformationen auf demselben MIDI-Kanal übertragen werden.

Änderungen der technischen Daten oder der Geräteausführung vorbehalten. Japan, März 1991

Dieser Text ist nur ein Zitat des Original-Textes von der deutschen ROLAND-Webseite bzw. aus dem deutschen Prospekt. Eventuelle Abweichungen vom Gerät sind gut möglich, da diese Texte von der Werbeabteilung verfasst bzw. übersetzt wurden und keinerlei Überprüfung mit dem Gerät erfahren haben.
