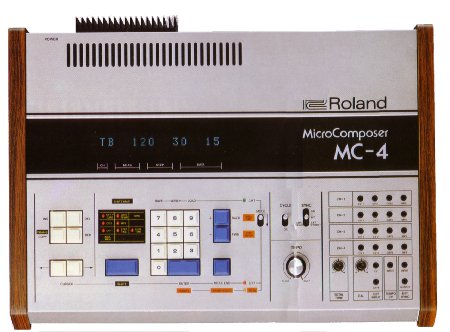

MC-4 MICROCOMPOSER (Roland Originaltext)

(Anmerkung: Der Autor hat die Überschriften 'Speicherung' und 'Kommunikation' eingefügt und den Text beim MC-4A von den Zusätzen des MC-4B befreit.)

Eine neue Synthesizer-Steuereinheit, die die Möglichkeiten jedes Synthesizers (1 V./Okt.) erweitert und hilft komplexe Kompositionen auszuarbeiten.

Der MC-4 ist ein digitaler Sequenzer mit koordinierbarer Eingabemöglichkeit. Die Eingabe kann sowohl durch das numerische Tastenfeld am MC-4 als auch in Echtzeit durch eine externe Tastatur (1 Volt pro Oktave) erfolgen. In der Echtzeitangabe können Tonhöhen = CV-1 und GATE im Playback-Verfahren programmiert werden. GATE REWRITE ermöglicht eine nachträgliche Korrektur der GATE-Werte mit Hilfe der Tastatur. Der MC-4 besitzt vier Kanäle mit unabhängigen Steuerspannungsausgängen. Dabei steuern die CV-1 und CV-2 Ausgänge sowohl Tonhöhe (VCO) als auch Dynamik (VCA) und Toncharakter (VCF). Natürlich kann CV-2 auch zur Ansteuerung eines zweiten VCOs benutzt werden. Jeder Kanal ist mit einem MPX-Ausgang ausgerüstet. Diese MPX-Ausgänge haben binäre Funktion, 0 = 0 Volt, 1 = 12 Volt für Portamento,Vibrato etc. Eine Reihe von Programmierfunktionen wie Kopieren, Löschen, Einfügen etc. erleichtern die Arbeit mit dem MC-4.

• Wiederholungen sind individuell pro Kanal programmierbar und die zweifache Anwendbarkeit spart Speicherplätze.
• Bereits abgeschlossene Programmierungen können auf andere Kanäle kopiert werden. Besonders interessant ist die TRANSPONIER-Funktion, um bereits bestehende Eingaben in andere Tonarten zu setzen. Dies erspart viel Arbeit gerade bei Arpeggiobegleitungen, Basslläufen etc.
• STEP und GATE-Werte sind programmierbar; anschließend benötigt der MC-4 nur die Vervollständigung der Resteingaben.
• TEMPO entspricht der Gesamtablaufgeschwindigkeit. Das Tempo ist vorwählbar. Die variable Geschwindigkeitssteuerung ist gleich -50% bis +100%.
• Die Spielzeit des Gesamtprogrammes wird in Minuten und Sekunden angezeigt. Durch den Temporegler kann eine Feinabstimmung der Spielzeit vorgenommen werden.

Speicherung

Die Speicherkapazität des MC-4B beträgt 48 Kbyte serienmäßig. Bei dieser Kapazitat können ca.11.500 Noten gespeichert werden. Die Anzahl der speicherbaren Noten hängt von der gewählten StepTime (Unterteilung pro 4tel-Note) sowie der Anzahl der Eingaben pro Note ab. Die beim Programmieren noch zur Verfügung stehende Restspeicherkapazität wird im Display in Prozenten angezeigt. Die erstellten Programme können auf Magnettonträgern wie Tonband oder Tape-Deck archiviert werden. Verschiedene Programme werden numeriert und gekennzeichnet. Diese Kennzeichnung wird während der Funktionen „Laden, Sichern, Prüfen, Suchen" angezeigt.

Kommunikation

TAPE SYNC ist die Möglichkeit den MC-4 durch eine Mehrspurmaschine zu steuern. Hierdurch wird dem Anwender ermöglicht, mehr als vier Stimmen synchron aufzunehmen. Natürlich können auch zwei MC-4 durch diese Schaltung betrieben werden. Zusätzlich zu den TAPE SYNC-Anschlüssen besitzt der MC-4 eine DIN-Buchse. Andere ROLAND Geräte wie TR-606, TR-808, TB-303 etc. werden hier angeschlossen, um einen Synchronbetrieb zu erzielen. Weiterhin können durch die DIN-Buchse und die TAPE SYNC-Anschlüsse auch mehrere MC-4 betrieben und gesteuert werden. Der Eingang TEMPO CV INPUT ist zur variablen Temporegelung bestimmt. Hier können externe Steuerspannungen angelegt werden, um das Tempo variabel zu gestalten. CV-Ausgänge der vier Kanäle können ebenfalls zur variablen Temposteuerung benutzt werden, die Gesamtspielzeit wird ouch dann im Display angezeigt. Die AnschluBbuchsen EXT START und EXT STOP/CONT erlauben die Fernbedienung der START/ STOP-Funktion.

SPECIFICATIONS

• Memory Capacity: 3,750 notes (16 K byte version), 11,500 notes (48 K byte version) • Output: 4 channels, Each channel: CV-1 (OV - 10.42V, 0 125 steps, 83.3mV/step), CV-2 (OV - 10.42V, 0 - 125 steps, 83.3mV/step), Gate (off = OV, on = 9 2V 1, MPX (off =OV,on=12V) •Extlnput:CV (0V-10.42V),Gate (threshold +2.5V1, Calibration Knob • Tempo CV Input: CV (OV - 10.42V) o Ext Sync: Input (threshold +2.5V 1, Output (OV 5V) • Total Tune Knob: (±10 cents) • CMT/Sync: Input, Output • Sync (DIN): DIN socket, Selector (in/out) • Ext Control: Start, Stop • Tempo Knob: (-50%-+1000 • Cycle: ON/OFF Switch • Sync: Selector (DIN/INT/EXT, TAPE) s Mode: Mode change switch (EDIT/PLAY/CMT) • Keys: Numeric (0-91, Enter (Start), Meas End (Stop/Cont), Back step (total time), (-1, Forward step (step error), (+1, Shift Insert, Delete Copy (shift copy = transpose), Repeat, Cursor [_, Cursor => • Shift Map: 7: CV1 + GATE, 8: GATE REWRITE, 9: TUNE, 4: CV2, 5: MPX, 1 : CV1, 2: STEP TIME, 3: GATE TIME, 0: Available Memory(%) • Edit mode: Time base (1 - 2401, Tempo ( 1 - 2401, Channel (1 - 41, Measure 11 - 618901, Step (1 - 618901, Data - Enter [data entry] , Data - Meas End [data entry with meas end] , Keyboard [data entry] , Shift Meas End (only meas end entry] , Back [back step], Fwd [forward step], Shift Numeric [1: CV-1, 2: step time, 3: gate time, 4: CV-2, 5: MPX] , Copy [copy] , Shift Copy [transpose] , Ins [insert a set of data] , Del (delete a set of data] , Rep [repeat begin] , Rep-Rep-times [repeat end with times] • Play mode: Enter [start] , Meas End [stop & continue play] , Back [total time] , Fwd [step errors] • CMT mode: 7 - Numeric - Enter [load] , 8 Numeric - Enter [save] , 9 - Numeric Enter [verify] • Real time loading (in edit model: Shift 7 - n Meas End [CV-1 + Gate] , Shift 8 - n - Meas End [gate rewrite] , n: metronome in each measure • Others (in Edit mode & Play model: Shift 9 [tuning synth's] , Shift 0 [memory remainder %] e Dimension: 4711W) x 1241H) x 348(D)mm (98.6" x 13.7" x 4.9") • Weight: 6.3Kg (93.861bs.) • MC-4B accessory:

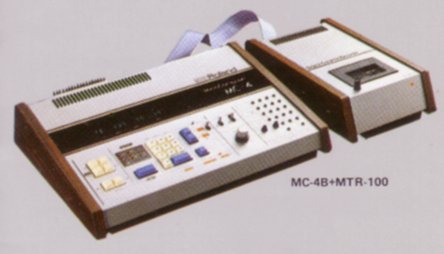

• MTR-100 connector cable
• Interface OP-8

Der Micro-Composer MC-4 und die Synthesizer JUPITER-8 und JUNO-60 können durch das INTERFACE OP-8 kombiniert werden.

Dieser Text ist nur ein Zitat des Original-Textes von der deutschen ROLAND-Webseite bzw. aus dem deutschen Prospekt. Eventuelle Abweichungen vom Gerät sind gut möglich, da diese Texte von der Werbeabteilung verfasst bzw. übersetzt wurden und keinerlei Überprüfung mit dem Gerät erfahren haben.
