MM-4 (Roland Originaltext)
>
Einen Prospekt habe ich nicht gefunden. Falls jemand einen hat, bin ich an einer Kopie interessiert. Hier habe ich die einseitige dt. Anleitung als Text gescannt.
MM-4 MIDI THRU BOX
- Der MM-4 ist ein Parallel-Anschlußkasten und entspricht dem MIDI-Standard.
- Mit einem MM-4 können bis zu vier MIDI-Geräte kontrolliert werden.
- Durch die MIDI-Datenanzeige kann der Signaleingang in den MM-4 leicht gesehen werden.
- Mit dem MM-4 wird falsches oder verzögertes Ansprechen effektiv verhindert, das normalerweise in Kettenschaltungen auftritt.

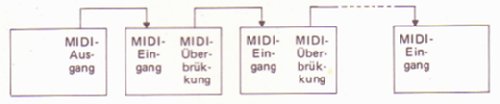

Kettenschaltung
Eine Kettenschaltung ist eine serielle Verbindung von MIDI-Geräten mit ihren MIDI THRU Buchsen (Überbrückungsbuchsen). ( heute würde man sagen: Durschschleif-Buchsen oder Weiterleitungs-Buchsen, denn überbrückt wird hier nichts)

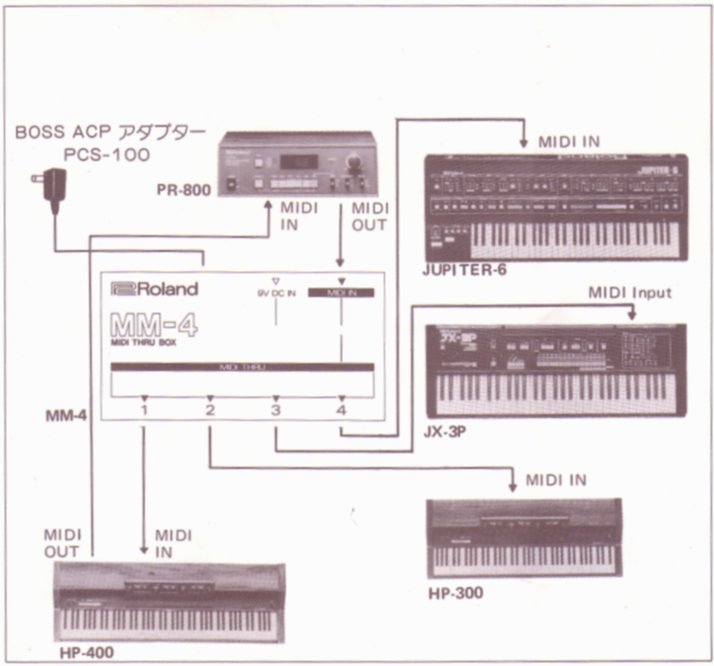

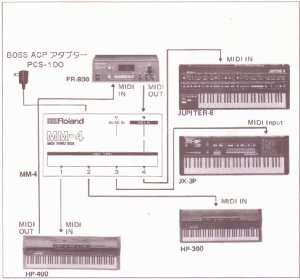

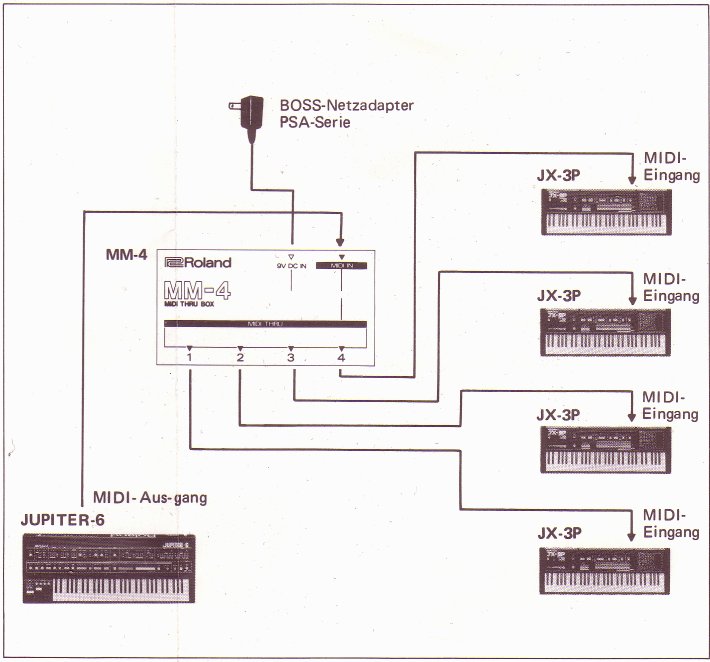

Anschlüsse
- Der MM-4 kann nur mit Geräten eingesetzt werden, die mit dem MIDI-System ausgerüstet sind. Er kann nicht konventionelle Rhythmus-, Synchronisations- und Audio-Signale aufteilen.
- Der MM-4 kann Signale nur von der MIDI IN Buchse zur MIDI THRU Buchse senden, nicht in umgekehrter Richtung.
- Keine DIN-Kabel verwenden, die länger als 5 m sind, weil dadurch Fehlfunktionen auftreten können. ( Der MIDI-Standard erlaubt Kabellängen bis zu 15m und ich habe auch bei 10m MIDI-Kabeln keine Probleme mit dem MM-4 bekommen)
Wichtige Hinweise
- Abhängig von der Netzspannung in Ihrem Land den BOSS Netzadapter PSA-120, -220 oder -240 verwenden.
- Wenn der MM-4 in der Nähe einer Neon- oder Fluoreszenzlampe betrieben wird, können Interferenzstörungen auftreten. In diesem Fall den Aufstellwinkel ändern.
- Den MM-4 nicht Hitze, Feuchtigkeit, direkter Sonnenbestrahlung und Staub aussetzen.
- Zum Reinigen des MM-4 ein mildes Reinigungsmittel und ein weiches Tuch verwenden. Niemals Lösungsmittel wie z.B. Farbverdünner verwenden.
MM-4 Technische Daten
• MIDI IN Buchse x 1 • MIDI THRU Buchse x 4 • MIDI Datenanzeige (grün) x 1 • Netzanzeige (rot) x 1 • Spannungsversorgung: 9 V Gleichstrom (BOSS Netzadapter PSA-120, -220 oder -240) • Leistungsaufnahme: 0,6 W
• Abmessungen 138(B) x 37(H) x 72(T) mm • Gewicht 300 g
• Sonderzubehör: 5-pol. DIN-Kabel PCS-17
Technische Änderungen vorbehalten.
Dieser Text ist ein Zitat von einem Roland Prospekt oder einer Webseite. Eventuelle Abweichungen vom Gerät sind gut möglich, da diese Texte in der Regel von der Werbeabteilung verfasst bzw. übersetzt wurden und bisweilen keinerlei Überprüfung mit dem Gerät erfahren haben.
