SH-101   (Roland Originaltext)

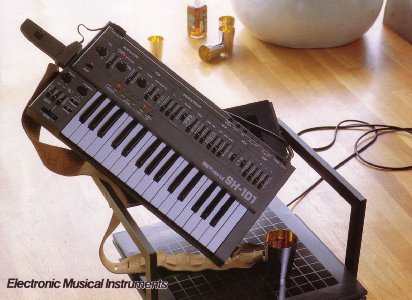

MONOPHONIC SYNTHESIZER SH-101

Mit dem monophonen Synthesizer SH - 101 stellt ROLAND seinen ersten netzunabhängigen Synthesizer vor, der nicht nur durch seinen unglaublich niedrigen Preis, sondern auch durch sein großes Leistungsvermögen überzeugt.

sh101_msg1Der SOURCE-MIXER mischt die angebotenen Wellenformen (muß heißen: Schwingungen!). (Rechteck, Pulswelle, Sägezahn, Sub-Oszillator und Rauschen.) Für jede Wellenform (richtig: Schwingungsform) steht ein separater Flachbahnregler zur Verfügung, um eine stufenlose Abmischung der angebotenen Signale vornehmen zu können. Der integrierte Digital-Sequenzer verfügt über eine Speicherkapazität von 100 Schritten/ Steps. Er hat die Arbeitsfunktionen Laden + Spielen. Die AUTO-ARPEGGIO Sektion zerlegt gegriffene Akkorde in Arpeggio-Muster. Mit der KEY TRANSPOSE-Schaltung kann jede gewünschte Tonart in die „C" Skala transponiert werden. OCTAVE TRANSPOSE verlegt den Klangbereich um eine Oktave nach oben bzw. unten.In der Kombination von KEY TRANSPOSE, VCO und SUB-OSC erweitert sich der Spielbereich auf 11 Oktaven. Zusätzlich zum konventionellen Portamento besitzt der SH - 101 ein automatisches Portamento, welches nur in der Legato Spielweise aktiviert wird. Natürlich besitzt der SH - 101 auch die üblichen Interface-Anschlüsse plus einen EXT CLOCK IN, um so die ARPEGGIO Geschwindigkeit durch ein Rhythmus-Gerät zu steuern. BatterienDer SH - 101 kann mit einem Netzadapter oder unabhängig davon mit Batterien betrieben werden. Mit dem als Zubehör erhältlichen Modulationsgriff MGS-1 und dem Gurt können Sie den SH - 101 wie eine Gitarre umhängen, um wirkungsvolle Bühneneffekte zu erreichen. Extrem leicht im Gewicht (nur 4,1 kg), dabei aber hart genug für manchen Stoß.

Klangformung (Überschrift hinzugefügt)

VCO Section
Der SH - 101 produziert 2 unterschiedliche Wellenformen (häufiges Wiederholen macht Fehler nicht richtiger; also Schwingungsformen Dreieck und Rechteck) mit dem Klangbereich (meint: Oktavbereich oder Fußlage) 2', 4', 8' und 16'. Die variable Pulswelle ist wahlweise MANUAL oder durch LFO bzw. ENV steuerbar. In der Schalterstellung MANUAL wird durch den Flachbahnregler PULSE WIDTH eine Pulsbreite/ Wellental bestimmt. Die Positionen LFO/ENV bewirken eine Steuerung der Pulsbreite/Wellental (sollte wohl anschaulich die Pulsbreite als Berg und Tal andeuten) durch die Signale vom LFO und Hüllkurvengenerator ENV; in dieser Arbeitsfunktion bestimmt der Regler PULSE WIDTH die Modulationsstärke.

SOURCE MIXER Section
Hier können die vom VCO produzierten Wellenformen beliebig gemischt werden. Zusätzlich besteht die Möglichkeit, einen Neben/SUB OSC zu aktivieren, der wahlweise Rechteck- bzw. Pulswellen ein oder zwei Oktaven unter der Normalstimmung erstellt.

VCF
Der Beschneidungspunkt (Korrekt wäre: Arbeitspunkt oder Eckfrequenz) - CUTT-OFF POINT des Filters wird manuell bestimmt oder wiederum durch Steuerspannungssignale von ENV, MOD oder KYBD geregelt. KYBD ist die Abkürzung für Tastatur, während MOD die Modulationsstärke für (muß heißen: durch) das LFO-Signal bestimmt.

VCA
Der VCA (= spannungsgesteuerter Verstärker) kann wahlweise durch die Hüllkurve ENV oder das Tastensignal GATE gesteuert werden.

ENV
Drei Signale können dem Hüllkurvengenerator angeboten werden: LFO, GATE, GATE + TRIG. Damitwerden die 4 Steuermöglichkeiten beeinflußt: Attack=Anschwellzeit, Delay =Abklingzeit, Sustain = Haltepegel, Release = Nachklingzeit.

Modulator/LFO
Der Modulator besitzt die (Wellen)formen Dreieck, Rechteck, Random (=zufällig) und Noise (= Rauschen). Die Modulationsgeschwindigkeit wird durch den Flachbahnregler LFO/CLK-RATE bestimmt, wobei das dazugehörige LED (die Licht-Emmitierende-Diode, LED) das gewählte Tempo anzeigt.

Steuerung (Überschrift hinzugefügt)

KEYBOARD
Der SH - 101 besitzt 32 Tasten. Berücksichtigt man SUBOSC und KEY-TRANSPOSE erweitert sich der Spielumfang auf 11 Oktaven.

TUNE
Der Tune erlaubt die korrekte Stimmung des SH-101 Er hat einen Regelbereich von +/-50 %.

PORTAMENTO
Zu den bekannten Portamento Funktion bietet derSH-101 eine Portamento-Steuerung, die von derSpieltechnik abhängig ist. Durch „LEGATO" Spielkann die Portamento-Funktion aktiviert werden.Die Portamento-Zeit ist variabel von 0 - 3 Sekundeneinstellbar.

TRANSPOSE
Diese Funktion erlaubt das Spiel aller DUR und MOLL Tonarten in der C - Skala.

BENDER
Durch den Bender Strecken bzw. beugen Sie die Tonhöhe (VCO) oder steuern den Schnittpunkt des Filters (VCF). Der Regelbereich wird vorher durch die entsprechenden Regler VCO/VCF bestimmt. Der Bender besitzt eine Doppelfunktion: während der VCO/VCF-Steuerung kann man zusätzlich den LFO aktivieren, um Vibrato, Growl etc. zu bekommen. Die LFO-Intensität wird durch den Regler LFO bestimmt.

ARPEGGIO
Diese Sektion besitzt die 3 ARPEGGIO Funktionen nach oben, nach unten, nach oben und unten. Die Geschwindigkeit wird durch den Regler LFO/CLK RATE bestimmt, soweit kein externes Gerät (RHYTHM) die Temposteuerung über EXT/CLK IN übernimmt.

SEQUENZER
Der im SH - 101 integrierte 100 Schritte-Sequenzer ist auch in der Lage, Haltebögen und Pausen zu spielen. Die Ablaufgeschwindigkeit des Sequenzers wird durch den Regler LFO/CLK RATE bestimmt. Der Sequenzer kann auch mit Key Transpose benutzt werden.

HOLD
Durch HOLD wird das aktuelle Klangbild eingefroren. Dies wird besonders bei Windgeräuschen u. ä. oft benötigt. Die HOLD Funktion kann aber auch per Fußpedal abgerufen werden.

ANSCHLÜSSE

CV/GateCV/GATE - IN & OUT
Diese Anschlüsse von 1 V/OKT. sind Industriestandard und erlauben das Verbinden mit anderen Systemen 1 V/OKT.

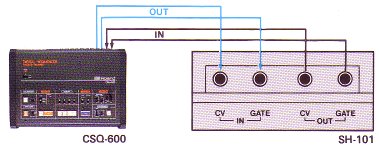

EXTERNER SYNTHESIZER+SH-101
Der SH - 101 kann mit anderen Synthesizern gespielt werden oder aber selbst die Steuerung anderer Synthesizer übernehmen.
EXT. GLOCK IN
Clock inDas Tempo von Arpeggio und Sequenzer kann durch andere Geräte (RHYTHM) gesteuert werden, die über entsprechende Ausgänge verfügen.
HOLD
Fußschalteranschluß für HOLD Effekt. 1 OUTPUT Ausgang zur Weiterverstärkung.
DC IN
Der SH - 101 arbeitet entweder mit 6 Batterien oder mit dem Netzadapter BOSS PSA. Durch die Batterien bleibt der Speicherinhalt des Sequenzer gesichert.
PHONE
Kopfhöreranschluß

SH-101 SPEZIFIKATION

• Keyboard: 32 keys, F-scale • VCO: Range; 16', 8', 4', 2';Pulse width modulation; 50% to Min.;PWM mode switch; ENV/MANUAL/LFO;Modulation depth;Tune; ±50 Cents • Source Mixer: Pulslevel, Sägezahn-Level, Sub-oscillator level, Sub-oscillator waveforms (1 OCT DOWN Rechteck/2 OCT DOWN Rechteck /2 OCT DOWN Puls), Noise level • VCF: Cut-off frequency (10Hz to 20kHz), Resonance (0 to Self-oscillation), ENV depth,Modulation depth, Key follow (0 to 100%) • VCA: Control signal selector switch (ENV /GATE) • ENV: Attack time (1.5ms to 4s), Decay time (2ms to 10s), Sustain level (0 to 100%), Release time (2ms to 10s), Gate trigger selector switch (GATE + TRIG/GATE/LFO) • Modulator: LFO/CLK Rate (0.1 Hz to 30Hz), LFO/CLK Rate indicator, Waveforms (Dreieck/Rechteck/RANDOM/NOISE) • Controller: Volume, Portamento time (0 to 3s), Portamento mode switch (AUTO/OFF/ON), Octave transpose (L/M/H), Bender sensitivity (VCO), Bender sensitivity (VCF), LFO Modulation depth, Bender lever (LFO Modulation switch).
• Sequencer (100 Steps MAX): Load Button and indicator, Play Button and indicator • Arpeggio: UP Button and indicator, U and D Buttons and indicator, DOWN Button and indicator • HOLD: HOLD Button and indicator • Key Transpose: Key Transpose Button and indicator • Power Source: Power switch Indicator
• Connection Jacks: Output jack (OdBm MAX.), Headphone jack (Stereo 8 to 15Ohm),CV Output jack (1 V/1 OCT; 0.415V to 5V), GATE Output jack (OFF: OV, ON: 12V),CV Input jack (1 V/1 OCT; 0 to 7V), GATE Input jack (ON at +2.5V over Pedal HOLD jack (DP-2)),External Clock inputjack (Step at more than +2.5V pulse), DC Input jack (9V to 12V/exclusive adaptor PSA series), Connecting jack for Modulation Grip • Power supply: 9V DC (6 UM-2 or PSA series adaptor) • Dimensions: 570(W) x 80(H) x 311(D)mm (22.4" x 3.15" x 12.2") • Weight: 4.1 kg (9.02 Ibs.) (w/o batteries)
• Accessories (mitgeliefert): 2.5m connection Cord, BR-2 x 3

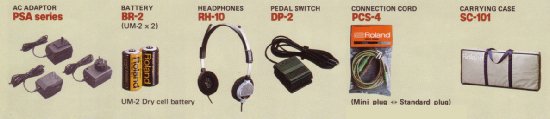

• Options (optionales Zubehör): MGS-1 Modulation-Grip, PSA-AC Adapter, BR-2 Dry Cell Battery, RH-10 Headphones, DP-2 Pedal Switch, PCS-4 Mini-Plug-Standard Plug Connection Cords Set, SC-101 Carrying Case

*Specifications and appearance subject to change for improvement without Prior notice.
zubehoer

Zubehör

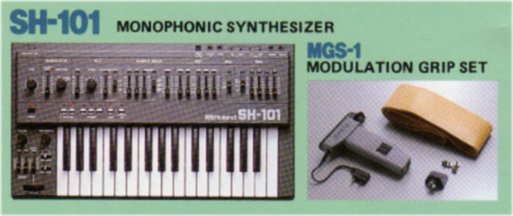

MGS-1 (Modulations-Griff für SH - 101)
Mit dem Modulations-Griff MGS - 1 können Sie sich mit Ihrem SH - 101 wie ein Gitarrist auf der Bühne bewegen und wie ein Gitarrist spielen. Zum Set gehört neben dem Griff auch ein Ledergurt und die Befestigungsteile.
BENDER Mit dem Bender wird, ähnlich wie beim Saitenziehen an der Gitarre, die Tonhöhe gestreckt.
LFO Der Griff besitzt neben dem Bender noch einen Knopf am Griffende, mit dem vorher eingestellte Effekte wie Vibrato o.ä. gezielt ausgelöst werden.



Dieser Text ist ein Zitat von einem Roland Prospekt oder einer Webseite. Eventuelle Abweichungen vom Gerät sind gut möglich, da diese Texte in der Regel von der Werbeabteilung verfasst bzw. übersetzt wurden und bisweilen keinerlei Überprüfung mit dem Gerät erfahren haben.

Museumsbesitz: ja, Exponat # 60
